Gilmont带有PTFE接头的台式空气-液体流量计

Gilmont带有PTFE接头的台式空气-液体流量计

满足实验室广泛的应用
– 模块化组件使得流量计的测量范围非常灵活
– 多个终端连接，以适应工艺要求

非屏蔽流量计适用于低压应用。流管端直接连到对应内径的管道—下文列出了流管外径。玻璃锥接头作为备用连接选件，将其滑动至包含浮子的 PTFE 停止位（如需订购玻璃锥接头，请联系您应用工程师）。

屏蔽流量计更适用于较高压力应用或需面板安装式流量计的装置。末端套管具有双接头连接功能—管道或螺纹；下文列出了每个流量计配备的可匹配管道和螺纹接头。

带阀屏蔽流量计可通过集成的 20 匝微米阀进行流量监测与精确控制。流量阀在最大流量（半对数）的 0.1 至 100%之间可调，并提供蕞高流量的 0.3 至 60% 的精密调节。

Gilmont带有PTFE接头的台式空气-液体流量计

Gilmont带有PTFE接头的台式空气-液体流量计

††使用不锈钢浮子时，请参见相关图表（附带）的正确读数。
‡‡仅移除联轴器时的相关流量孔径；否则，用户应参照规格清单中的相关信息。

附件

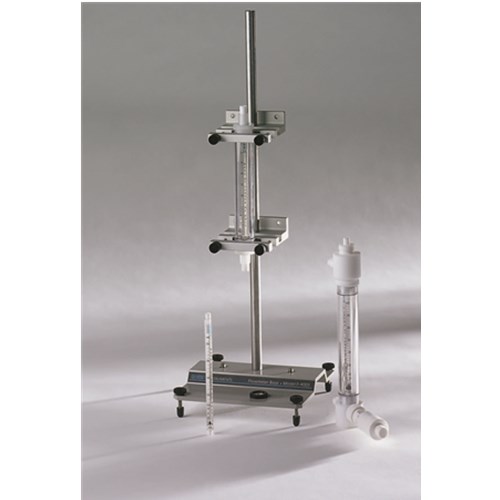

03198-00 流量计底座套件。包括一个底座、一根杆和两个用于安
装在工作台或墙上的安装夹。可直接安装带阀流量计—底座可接受两
个大号流量计（管道尺寸为 14 或 15）或三个较小流量计（管道尺寸
为 10、11、12 和 13）
03198-10 备用流量计底座
03198-20 备用杆，18" L (45.7 cm)
03198-30 备用安装夹
03198-40 带有 Viton O 型圈的 PTFE 接合器，可替换屏蔽流量计上的
螺纹聚丙烯轴衬，提供全 PTFE 连接； 1⁄4" NPT(F) 端口
31320-07 接头； NPT(M) 至压缩适配器；PFA， 1⁄8"
31320-09 接头； NPT(M) 至压缩适配器；PFA， 1⁄4"
31320-13 接头； NPT(M) 至压缩适配器；PFA， 1⁄2"
17080-00 带空气/气体流量计的相关数据的NIST可追溯校准报告
17080-12 带流体流量计的相关数据的NIST可追溯校准报告
